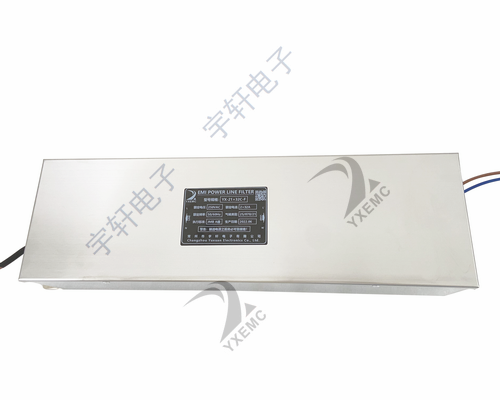

EMI電源濾波器是一種無源低通濾波器，能無衰減地將交流電傳輸?shù)诫娫?，而大大衰減隨交流電傳入的EMI噪聲，同時又能有效地抑制電源設備產生的EMI噪聲，阻止它們進入交流電網干擾其它電子設備。

EMI電源濾波器由哪些組成部分？

EMI電源濾波器由集中參數元件組成四端無源網絡，主要使用的元件是共模電感線圈L1、L2，差模電感L3、L4，以及共模電容CY1、CY2和差模電容器CX。

若將EMI電源濾波器網絡放在電源的輸入端，則L1與CY1及L2與CY2分別構成交流進線上兩對獨立端口之間的低通濾波器，可衰減交流進線上存在的共模干擾噪聲，阻止它們進入電源設備。

共模電感線圈用來衰減交流進線上的共模噪聲，其中L1和L2一般是在閉合磁路的鐵氧體磁芯上同向卷繞相同匝數，接入電路后在L1、L2兩個線圈內交流電流產生的磁通相互抵消，不致使磁芯引起磁通飽和，又使這兩個線圈的電感值在共模狀態下較大，且不變。

差模電感線圈L3、L4與差模電容器CX構成交流進線獨立端口間的一個低通濾波器，用來抑制交流進線上的差模干擾噪聲，防止電源設備受其干擾。

常州市宇軒電子有限公司是致力于EMI電源濾波器的研發與生產的公司，擁有全球先進的仿真測試手段以及科學的管理體系，針對屏蔽系列與很多大型屏蔽機房廠商建立了友好的合作伙伴關系，能夠?yàn)榭蛻籼峁┱灼帘喂こ探ㄔO(shè)。
